So Sánh Linh Kiện Dán Và Linh Kiện Cắm – Nên Chọn Loại Nào Cho Sản Xuất Điện Tử Hiện Đại?
Trong ngành sản xuất điện tử, việc lựa chọn loại linh kiện phù hợp đóng vai trò quan trọng quyết định đến hiệu suất, độ bền và chi phí sản xuất của sản phẩm. Hai công nghệ phổ biến nhất hiện nay là linh kiện dán (SMD) và linh kiện cắm (Through-Hole). Việc So Sánh Linh Kiện Dán Và Linh Kiện Cắm giúp doanh nghiệp, kỹ sư và nhà sản xuất hiểu rõ ưu – nhược điểm để đưa ra lựa chọn tối ưu cho từng ứng dụng.
Bài viết dưới đây sẽ phân tích chi tiết từ cấu tạo, quy trình sản xuất đến tính ứng dụng thực tế nhằm mang lại góc nhìn toàn diện nhất.

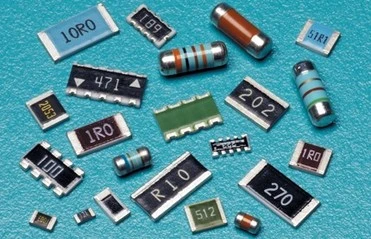

1. Linh kiện dán là gì?
Linh kiện dán, hay còn gọi là SMD (Surface Mount Device), là loại linh kiện được gắn trực tiếp lên bề mặt bảng mạch in (PCB) mà không cần khoan lỗ xuyên qua bo mạch.
Đặc điểm chính
-
Kích thước nhỏ gọn
-
Chân linh kiện ngắn hoặc không có chân dài
-
Lắp đặt bằng công nghệ SMT (Surface Mount Technology)
-
Phù hợp với dây chuyền sản xuất tự động
Các linh kiện dán phổ biến gồm:
-
Điện trở chip
-
Tụ điện SMD
-
IC dạng QFN, SOP, BGA
-
Diode, transistor mini
Nhờ thiết kế nhỏ, linh kiện dán giúp tối ưu không gian bo mạch và tăng mật độ linh kiện đáng kể.

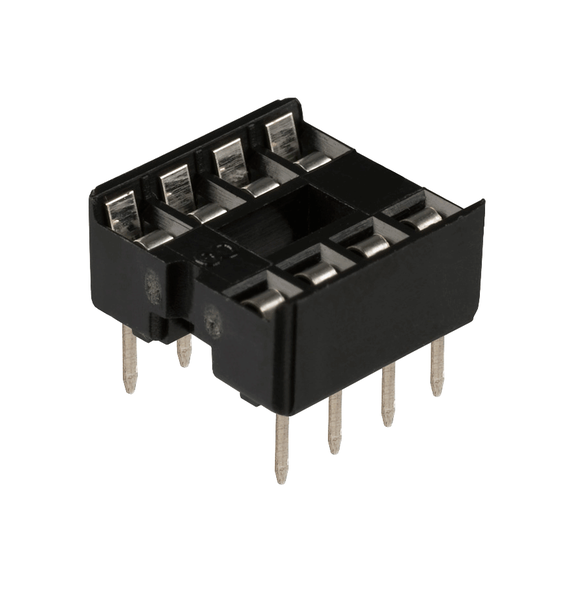

2. Linh kiện cắm là gì?
Linh kiện cắm (Through-Hole Component) là loại linh kiện có chân dài xuyên qua lỗ được khoan sẵn trên PCB, sau đó được hàn cố định ở mặt dưới.
Đặc điểm chính
-
Kích thước lớn hơn linh kiện dán
-
Chân linh kiện chắc chắn
-
Dễ thao tác thủ công
-
Khả năng chịu lực cơ học cao
Một số linh kiện cắm quen thuộc:
-
Tụ hóa
-
Điện trở công suất
-
Biến áp
-
Jack nguồn, relay
-
Connector
Trước khi công nghệ SMT phát triển, linh kiện cắm gần như là tiêu chuẩn trong sản xuất điện tử.
3. So Sánh Linh Kiện Dán Và Linh Kiện Cắm theo cấu tạo
Khi thực hiện So Sánh Linh Kiện Dán Và Linh Kiện Cắm, điểm khác biệt đầu tiên nằm ở cấu trúc vật lý.
| Tiêu chí | Linh kiện dán | Linh kiện cắm |
|---|---|---|
| Cách lắp | Gắn trên bề mặt PCB | Xuyên lỗ PCB |
| Kích thước | Nhỏ, siêu nhỏ | Lớn hơn |
| Chiều dài chân | Ngắn | Dài |
| Mật độ linh kiện | Cao | Thấp |
| Tính cơ học | Trung bình | Rất chắc chắn |
Linh kiện dán phù hợp với thiết kế nhỏ gọn, trong khi linh kiện cắm lại có lợi thế về độ bền cơ học.
4. So Sánh Linh Kiện Dán Và Linh Kiện Cắm trong quy trình sản xuất
4.1 Công nghệ sản xuất linh kiện dán
-
In kem hàn lên PCB
-
Gắp linh kiện bằng máy tự động
-
Hàn reflow bằng lò nhiệt
-
Kiểm tra AOI tự động
Quy trình này có tốc độ cao, phù hợp sản xuất hàng loạt.
4.2 Công nghệ sản xuất linh kiện cắm
-
Khoan lỗ PCB
-
Cắm linh kiện thủ công hoặc bán tự động
-
Hàn sóng hoặc hàn tay
Thời gian sản xuất lâu hơn và phụ thuộc nhiều vào nhân công.
Trong quá trình So Sánh Linh Kiện Dán Và Linh Kiện Cắm, có thể thấy linh kiện dán vượt trội về khả năng tự động hóa.
5. So sánh về hiệu suất điện và độ ổn định
Linh kiện dán
-
Khoảng cách dẫn điện ngắn
-
Giảm nhiễu tín hiệu
-
Hoạt động tốt ở tần số cao
-
Phù hợp thiết bị hiện đại như IoT, thiết bị viễn thông
Linh kiện cắm
-
Chịu dòng và nhiệt tốt
-
Ít bị bong mối hàn khi rung động mạnh
-
Thích hợp nguồn công suất lớn
Vì vậy, khi So Sánh Linh Kiện Dán Và Linh Kiện Cắm, lựa chọn còn phụ thuộc vào yêu cầu kỹ thuật của sản phẩm.
6. So Sánh Linh Kiện Dán Và Linh Kiện Cắm về chi phí sản xuất
Chi phí là yếu tố rất quan trọng đối với doanh nghiệp sản xuất.
Linh kiện dán
-
Chi phí linh kiện thấp khi sản xuất số lượng lớn
-
Giảm nhân công
-
Tối ưu diện tích PCB → giảm giá thành tổng thể
Linh kiện cắm
-
Chi phí khoan lỗ PCB cao hơn
-
Tốn thời gian lắp ráp
-
Chi phí nhân công lớn
Trong các dự án sản xuất quy mô lớn, linh kiện dán thường mang lại hiệu quả kinh tế tốt hơn.
7. Khả năng sửa chữa và bảo trì
Đây là điểm mà nhiều kỹ thuật viên quan tâm khi thực hiện So Sánh Linh Kiện Dán Và Linh Kiện Cắm.
-
Linh kiện cắm: dễ tháo lắp, thay thế bằng mỏ hàn thông thường.
-
Linh kiện dán: cần thiết bị chuyên dụng như máy khò nhiệt hoặc trạm rework.
Do đó, các thiết bị cần bảo trì thường xuyên đôi khi vẫn ưu tiên linh kiện cắm.
8. Ứng dụng thực tế của từng loại
Linh kiện dán thường dùng trong:
-
Điện thoại thông minh
-
Laptop
-
Thiết bị IoT
-
Máy quét mã vạch
-
Thiết bị điện tử tiêu dùng
Linh kiện cắm thường dùng trong:
-
Bộ nguồn công suất
-
Thiết bị công nghiệp
-
Bo mạch thử nghiệm
-
Sản phẩm cần độ bền cơ học cao
Qua việc So Sánh Linh Kiện Dán Và Linh Kiện Cắm, có thể thấy hai công nghệ không thay thế hoàn toàn nhau mà thường được kết hợp.
9. Khi nào nên chọn linh kiện dán?
Bạn nên chọn linh kiện dán khi:
-
Sản phẩm cần thiết kế nhỏ gọn
-
Sản xuất hàng loạt số lượng lớn
-
Yêu cầu tốc độ lắp ráp nhanh
-
Mạch hoạt động tần số cao
Đây là xu hướng chủ đạo trong ngành điện tử hiện đại.
10. Khi nào nên chọn linh kiện cắm?
Linh kiện cắm phù hợp khi:
-
Mạch chịu tải lớn
-
Cần độ bền cơ học cao
-
Dễ sửa chữa bảo trì
-
Sản xuất số lượng nhỏ hoặc prototype
Trong nhiều thiết kế nguồn điện, hai loại linh kiện vẫn được dùng song song.
11. Xu hướng tương lai trong sản xuất PCB
Hiện nay, xu hướng sản xuất đang nghiêng mạnh về SMT. Tuy nhiên, linh kiện cắm vẫn giữ vai trò quan trọng trong các vị trí chịu lực hoặc dòng điện lớn.
Các nhà sản xuất chuyên nghiệp thường áp dụng mô hình PCB lai (Hybrid Assembly) — kết hợp linh kiện dán và linh kiện cắm để tận dụng ưu điểm của cả hai.
Đây cũng là kết luận quan trọng khi thực hiện So Sánh Linh Kiện Dán Và Linh Kiện Cắm trong bối cảnh công nghiệp điện tử phát triển nhanh chóng.
12. Kết luận
Qua bài phân tích chi tiết, việc So Sánh Linh Kiện Dán Và Linh Kiện Cắm cho thấy mỗi loại đều có thế mạnh riêng:
-
Linh kiện dán: nhỏ gọn, sản xuất nhanh, tối ưu chi phí.
-
Linh kiện cắm: bền chắc, chịu tải tốt, dễ sửa chữa.
Không có lựa chọn nào là tuyệt đối tốt hơn — quyết định phụ thuộc vào mục tiêu thiết kế, quy mô sản xuất và yêu cầu kỹ thuật của sản phẩm. Trong thực tế, sự kết hợp thông minh giữa hai loại linh kiện chính là giải pháp tối ưu giúp nâng cao chất lượng và hiệu quả sản xuất điện tử hiện nay.
